Ethernet Üzerinden Güç (PoE) teknolojisi, kurumsal ve veri merkezi bina altyapısını basitleştirir ve tek bir kabloyla veri bağlantısı ve güç kaynağı sağlamak için Bakır üzerinden ethernet kablolarına enerji dağıtımını sağlar. Fakat, PoE için yapılandırılmış telekom kablo sistemleri tasarlandığında, 28 AWG Ethernet kabloları gibi ince Ethernet kabloları PoE ile çalıştırmak mümkünmü diye düşünebilirsiniz. Bu makale bu sorunuzu yanıtlayarak ve ayrıca 28 AWG Ethernet kablosunun ne olduğunu ve PoE için 28 AWG Ethernet kablosunun ne şekilde dağıtılacağını açıklar.
28 AWG Nedir?
Cat5e, Cat6 veya Cat6a ağ kablosu satın alırken, kablo kılıfının üzerinde 28AWG, 26 AWG veya 24AWG gibi bir AWG yazısı olduğunu fark edebilirsiniz. AWG Ethernet kabloları oluşturan iletkenlerin ve tellerin çapını tanımlamak için kullanılan bir sistem olan American Wire Gauge’un kısaltmasıdır. Tel ölçüsü ne kadar büyükse, tel o kadar hafiftir (ör. 24 AWG – 0.0201 inç, 26 AWG – 0.0159 inç, 28 AWG – 0.0126 inç). 24 AWG gibi bağlantı kablosuyla karşılaştırıldığında, 28 AWG bağlantı kablosunun çapı %50’nin üzerindedir. Ayrıca 24 AWG Ethernet kablosunun aksine hafiftir 28 AWG Ethernet kablosu hava akışının daha yüksek olmasını sağlar ve kompakt bir alana kolayca kurulabilir.

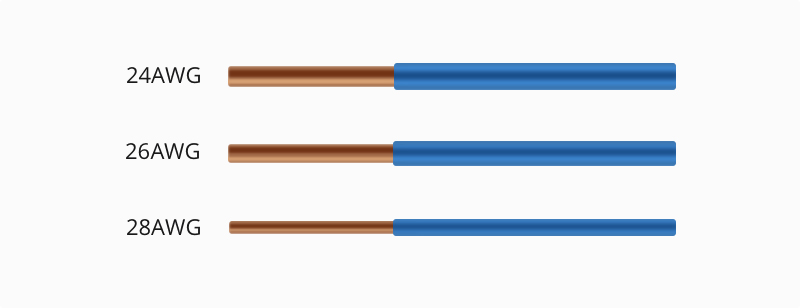

Aşağıdaki resim 24 AWG, 26 AWG ve 28 AWG kablo arasındaki farkı göstermektedir.
28 AWG Ethernet Kablosu PoE ile Çalışabilir mi?
Kablosuz AP’den güvenlik kameralarına kadar her tür cihaz ethernet ağlarına PoE kablosuyla bağlanırken, 28 AWG patch cord hakkında yeni bir soru ortaya çıkmaya başladı: PoE uygulamalarında 28 AWG Ethernet kablosu kullanılabilir mi? Bu soruyu cevaplamadan önce, aklınızda bulundurmanız gereken birkaç önemli faktör var:
- Birinci olarak, daha ince bir kablo aynı zamanda daha küçük bir iletken anlamına gelir;
- İkincisi, PoE yöntemi ile bir kablo üzerinden güç göndermek için daha küçük bir iletken kullanmak, daha fazla ısı üretilmesi ve ekstra ısının telafi edilmesi gerektiği anlamına gelir;
- Daha küçük boyutlarına bağlı olarak, ince kablolar bir demet halinde olduklarında birbirine daha yakındır ve bu da ısının oluşmasını daha da kolaylaştırır. Çok fazla ısı kablo performansını olumsuz etkiler ve bir kablonun sıcaklığının kılıf derecesini aşmasına neden olabilir;
İyi haber şu ki, güç dağıtımını destekleyebilmek için 28 AWG Ethernet kablosunun kullanılabileceği doğrulandı. TSB-184-A-1’e göre, TSB-184-A: 28 AWG patch kablolama eki, 60W’a kadar günümüzün daha yüksek PoE seviyelerini destekleyebilir. 30W’tan fazla güç gerektiren uygulamalar için TSB-184-A-1, demetlerin ayrılması konusunda rehberlik sağlar.
Aşağıdaki içerik, güç dağıtımını desteklemek için 28 AWG patch cord kablosunun dağıtımına ilişkin TSB-184-A ekinde sağlanan önerileri açıklamaktadır.
PoE için 28 AWG Ağ Kablosu Nasıl Düzenlenebilir
Küçük Gruplar Halinde Kullanın
Önerilen sıcaklık artışını korumak için küçük 28 AWG Patch Cord kablosu küçük gruplar halinde birbirine montaj yapılmalıdır. 28 AWG Patch cord PoE kablosunu 12 veya daha az demet halinde tutarak, kablo sıcaklık artışının etkisi azaltılmalıdır, önerilen sıcaklık artış sınırı olan 15 santigrat derece dahilinde kalmanıza olanak tanır. Bu, ısıyı daha iyi hale getirir ve kablonun etrafındaki hava akışını daha iyi sağlayarak daha fazla ısınmasını engeller.
Bölme Uzaklığını Koruyun
30W’ın üzerinde olan güç dağılımı için ve hava akışını ve ısı dağılımı daha iyi sağlamak için, 28 AWG kablo demetinin tümü ayrılmalı ve her bir demetin dış kenarından dış kenarına en az 1,5 inç aralıklarla yerleştirilmelidir.
Kanal/Kapaklardan ve Aşırı Doldurmadan Kaçının
28 AWG Ethernet kablosuna yalnızca bir bağlantı kablosu olarak bir kanalda izin verildiğinden, kablo kanalına veya ısı oluşumunun meydana gelebileceği diğer muhafazalara yerleştirilmemeleri önerilir. Ayrıca kablo yönetim bileşenleri aşırı doldurulmamalıdır; aksi takdirde ısı dağılımı baskılanacak ve kablo sıcaklığı önerilen seviyelerin üzerine çıkacaktır.
Not : Güç veri ağı üzerinden dağıtılmadığında 28 AWG Ethernet kablosu için montaj yeri veya demet boyutu sınırlaması yoktur. Sınırlamalar yalnızca PoE devreye girdiğinde geçerlidir. Unutulmaması gereken bir diğer husus ise 28 AWG Ethernet kablonun asla yatay veya “omurga” kablolama olarak kullanılmaması gerektiğidir çünkü standartlara göre maksimum mesafeleri 10 metredir;
Sonuç
28 AWG Ethernet kablosunun, yüksek esneklikleri ve sunucu rafları çevresinde daha iyi hava akışı nedeniyle güç dağıtımını ve daha yüksek PoE seviyelerini destekleyebileceği onaylanmıştır. İstenen performans seviyelerini ve güvenli çalışma koşullarını korumak için paket boyutları gibi kurulum yapılandırmasına odaklanmaları gerektiğini akılda tutmak için. Yukarıdaki içeriğin sorunuzu çözeceğini umarız ve gelecekte PoE projelerinizde 28 AWG bağlantı kablosu kullanmaya hazırsanız, Fibine.com.tr web sitemizde 28 AWG bağlantı kablosunu bulabilirsiniz .
